耐高温漆漆膜光泽度低是什么原因？

耐高温漆因具有防腐耐热性能，在我国工业涂装领域被广泛的应用，但在涂装的过程中，经常会出现漆膜光泽度不理想的情况，这是什么原因造成的呢？本文介绍了耐高温漆漆膜光泽度低的原因及光泽度仪测量漆膜光泽度的方法。

耐高温漆漆膜光泽度差的原因：

正确的耐高温漆涂装施工后，耐高温漆漆膜应该是光亮且平滑的，但是有些时候，就会有施工人员发现倒光现象的发生，耐高温漆倒光是指什么呢？就是指漆膜即便是干燥了，漆膜表面也没有光泽出现，十分影响感官与视觉效果。为什么会出现这种现象呢？主要原因有一下几个：

1.耐高温漆自身质量问题：稀释剂加多了，耐高温漆整体粘稠度不足，因而导致漆膜光泽度暗淡无光，持续时间短。

2.耐高温漆施工时间问题：耐高温漆需要配套底漆的涂装，如果在耐高温漆底漆没有达到干透形态时，就开始了耐高温面漆的涂装，就容易造成影响光泽的呈现。

3.耐高温漆被涂物基材表面状态差：如凸凹不平、粗糙毛躁、材质复杂吸油程度不一致，是导致耐高温漆光泽丧失的关键原因。

4.外界条件因素：耐高温漆的光泽度需要在干净整洁的施工环境下完成，如果施工环境较差，温度较低，烟熏过度，导致耐高温漆失去光泽，也是有可能发生的。

耐高温漆膜光泽度测量方法：

由于耐高温漆膜光泽的光泽度是评价漆膜施工质量的一个重要因素，所以想要准确的测量漆膜表面的光泽度，就需要使用专业的光泽度仪器来进行测量。

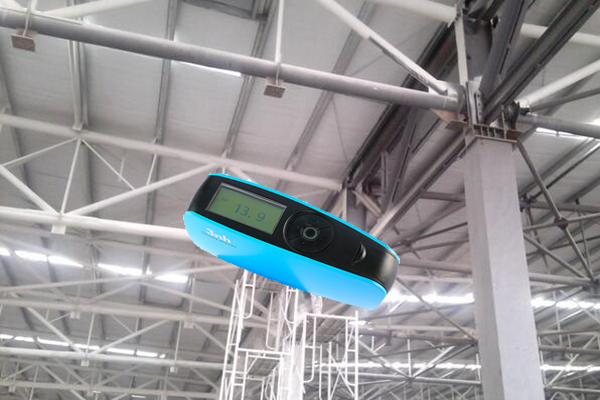

光泽度仪是一种专门测量平面物体表面光泽程度的仪器，它通过标准板涂料漆膜表面镜面反射光能力进行相对测量。在测量前，就需要使用标准板对仪器进行校正，然后在涂料漆膜样品表面取点进行测量。测量时，将仪器测量扣紧与待测样品表面紧密贴合，按“测量键”即可完成测量，光泽度仪屏幕即可快速显示测量的光泽度数值。

使用光泽度仪测量前，首先用仪器随机工作标准光泽板校正仪器，目前市面上的光泽度仪很多都智能化，开机时即可自动进行校准。然后再使用经过校正的光泽度仪测量试样，直接仪器放在试样上测取读数。取三次测试的算术平均值作为测试结果。如果两个数值之间超过2个光泽单位，则应重新取样测试。光泽度单位一般用GU表示，并将入射角记入括号内。

光泽度仪测量耐高温漆膜光泽度注意事项：

1.样品表面应光滑、无划痕等外观缺陷，测量前表面应擦拭干净。

2.样品表面应平整无弯曲。通常光泽度仪都不适用于弯曲的表面测量，除非事先用已知光泽度值的相同曲率的表面对光泽度仪进行校正，否则在弯曲表面所测得的值是不准确的。

3.每次测量前，都要用标准板对光泽度仪进行校准。在校准仪器时先用高光泽度标准板进行校准，再用中光泽度或低光泽度标准板进行校准。

4.选取不同的照射角度所测得的光泽度值可能会不同，因此应选用正确角度的光泽度仪进行检测。一般先采用60°角的光泽度仪进行测试。当测量值大于70°时，可再采用20°角的光泽度仪进行检测；当测量值小于30°时，则用85°角的光泽度仪进行检测。

5.一般应在样品上选择均匀分布的多个点进行测量。
