色差仪几何结构：d/8°积分球测量结构&0°/45°测量结构

市面上色差仪的类型有很多，但就其几何结构而言主要有两种，一种是：d/8°积分球测量结构，另一种是0°/45°测量结构。对于色差仪的这两种测量几何结构，许多的朋友不是很了解，本文为大家做了简单的介绍，感兴趣的朋友可以了解一下！

色差仪d/8°积分球测量结构及原理：

积分球是一个内壁涂有白色漫反射材料（漫反射系数接近于1，常用的是氧化镁或硫酸钡）的空腔球体，内壁是良好的球面（要求与理想球面的偏差应不大于内径的0.2%）。氧化镁涂层在可见光谱范围内的光谱反射比都在99%以上，这样，进入积分球的光经过内壁涂层多次反射，在内壁上形成均匀照度。

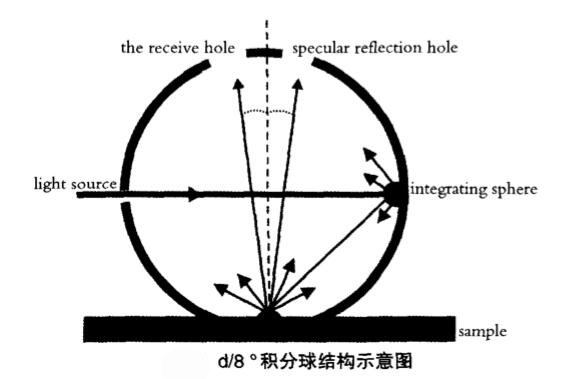

当积分球用于颜色测量仪器时，球体会有多个开孔，结构示意图如下图。具体包括光孔，用于光源进入球体；测量孔，与被测物体紧密接触；接收器孔，在测量孔对面，一般与被测样品表面的法线呈8。夹角，用于采集物体的反射光；镜面反射孔，位于与接收器孔相对于法线对称的地方，这个孔可以关闭和打开，并放置光吸收阱，用来控制镜面反射光的采集（SPIN，Specular Included）与排除（SPEX，Specular Excluded）。

当一束辐通量为Φ（λ）的光源经光孔进入内球半径为R的积分球内，经涂层多次漫反射后，形成均匀照明。设除投射面外，其余内壁任一点M处的总照度E（λ）可用下表示：

式中：E（λ）为M点的总光谱幅照度；ρw（λ）为积分球内壁的光谱反射比；Φ（λ）为进入进入积分球的光谱辐通量；R为积分球内球半径；f为积分球开口球面面积与积分球总的内反射表面积之比。

式中，当一束辐通量进入理想积分球后，除投射面外，球内表面任意点的照度（包括球壁开口处球面上的照度）只是球的几何尺寸、涂层的漫反射比、进入球的辐通量的函数，而与位置无关。在颜色测量中，样品表面的物理状况会影响光的传播，当表面比较光滑时，样品光泽较高，镜面反射光会比较强，散射会比较弱；当表面比较粗糙时，样品光泽较低，镜面反射光会比较弱，散射会比较强。对于相同材质的样品，若只是光泽差异，在包含镜面反射状态下测量结果应该是一致的，这时其反映的是材质本身的颜色，称之为真实色；但在排除镜面反射状态下，样品间的差异会比较大，数据反映的是材质和表面物理状况的综合变化，称之为表观色。因此，积分球仪器在涂料行业，以及纺织、塑料、纸张等行业被广泛应用。

色差仪0°/45°测量结构及原理：

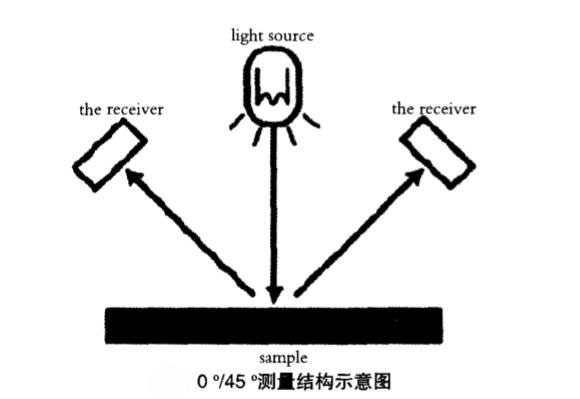

0°/45°测量结构是以被测样品表面的法线为基准，光源在0°位置，接收器在与法线呈45°位置，结构示意图如下图。光源垂直于物体表面入射，镜面反射光与入射光重叠逆向返回；散射光中45位置的散射光被接收器接收。所以，0°/45。

测量结构仪器测量的是特定角度的物体散射光。为了减少样品表面的不均匀性反射对测量稳定性的影响，一般会有多个接收器在45。位置环形排列。

0°/45。测量结构仪器主要应用于光泽不强并且有较好的漫反射性能，单个角度即可反映涂层颜色特性颜色物体。0°/45。结构的仪器结构简单，价格经济，便于维护。
